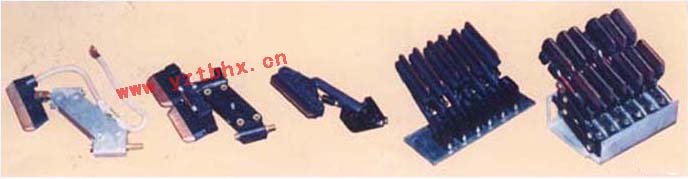

HXPnR-M、HXPnR-C、HXPnR- Ω系列单极组合式滑触线由M型、C型、Ω型铜导管与相配置的PVC绝缘护套、外置式集电器以及与之相对应的支架、端口、喇叭口、接头滑座等组件组合而成。该产品以其体积小、结构紧凑、性能稳定、组合自由等特点被广泛地应用于汽车、邮电、机械、化工、烟草、电器等行业的输送线、检测线作为移动供电和信号传输。
一.规格型号
|
HXPnR-M、HXPnR-C、HXPnR- Ω 系列单极组合式滑触线 |
|||||
|
型号规格 |
滑触线截面尺寸（mm)
|
载流量(A)
|

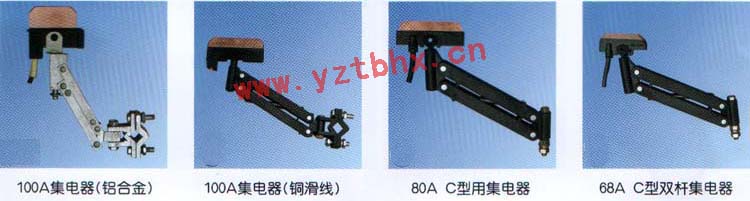

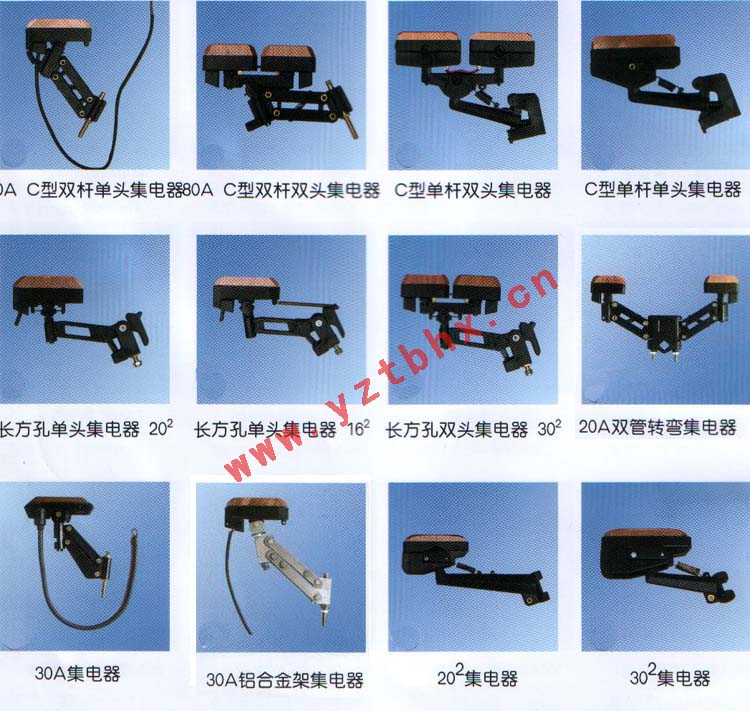

适配置式集电器 |
||
|
A
|
B
|
C
|
|||
|
HXPnR-M-100
|
15.2
|
9.6
|
3.8
|
100
|
MJD-100-M1、MJD100-M2
|
|
HXPnR-C-120
|
15.8
|
14.8
|
5.4
|
120
|
MJD-120-C1、MJD120-C2
|
|
HXPnR- Ω-100
|
17.8
|
12
|
6.1
|
100
|
MJD-100- Ω
|
|
注：1、滑触线标准长度：4m。2、HXPnR-M与HXPnR-C以及HXPnR- Ω性能相同，几何形状不同。 |
|||||
